Product Range
제품
스팀트랩부터 특수 제작 설비까지, 스팀 시스템 전 영역을 하나의 공급처에서. 산업용 ADCA 라인과 청정·위생용 ADCAPure 라인을 모두 취급합니다. 세부 사양은 다운로드 센터의 정보시트를 참고하시거나 문의해 주세요.
01
스팀트랩
시스템 내 응축수를 자동으로 배출해 열전달 효율과 안정성을 유지합니다. 작동 방식에 따라 적합한 용도가 다르므로, 사용처·압력·응축수량에 맞는 형식 선정이 중요합니다. 아래 6가지 형식 전 계열을 공급하며, 한글 정보시트를 바로 내려받으실 수 있습니다.
플로트식 (F&T) — FLT
응축수를 연속 배출하고 공기까지 빼줍니다. 부하 변동이 큰 열교환기·건조기·자켓 용기에 적합합니다.
FLT16~FLT151 · DN15~150 · 자료 30종 →

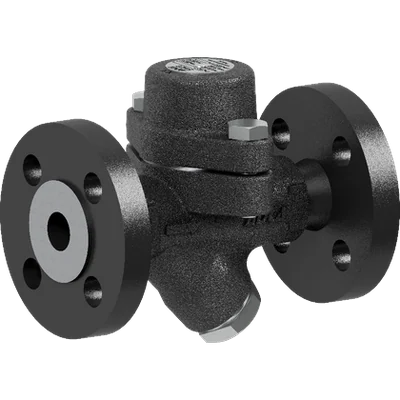

바이메탈식 — BM · BSS
온도 감응형. 과냉 배출로 현열을 회수합니다. 주배관 드레인·스팀 트레이싱에 널리 쓰입니다.
BSS20, BM20~BM90, BMHC · DN15~125 · 자료 15종 →

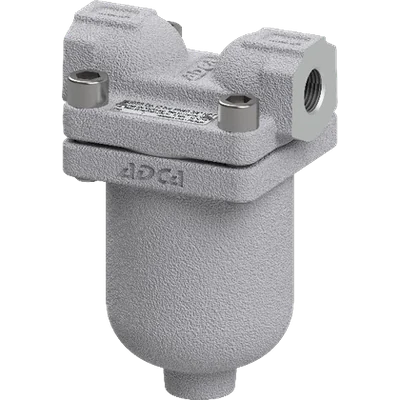

역버킷식 — IB
구조가 튼튼하고 워터해머에 강합니다. 가혹한 조건이나 오염이 있는 라인에 적합합니다.
IB12, IBB12, IB30, IB36 · DN15~50 · 자료 7종 →
온도조절식 — TH · TSS · TSW
소형·경량으로 설치가 간편합니다. 스팀 트레이싱, 소용량 설비, 에어벤트 용도로 적합합니다.
TH13A, TH21/32/35/36, TSS22, TSW22 · DN8~50 · 자료 9종 →

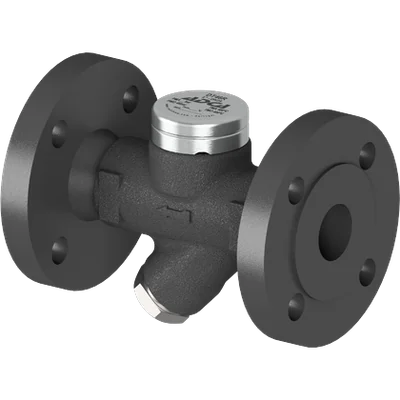

써모다이나믹식 (디스크) — DT
단일 가동부로 구조가 단순하고 내구성이 좋습니다. 고압·과열 스팀과 주배관 드레인에 강합니다.
DT40R, DT42/2, DT46R · DN10~25 · 자료 4종 →

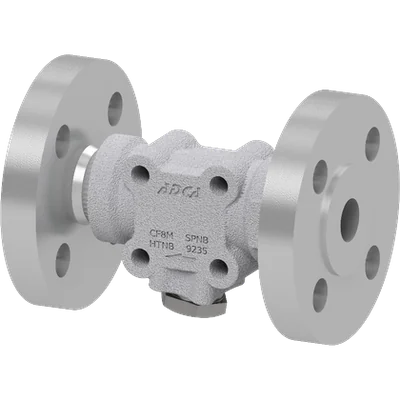

유니버설 커넥터식 — UNI 시리즈
배관 커넥터를 그대로 두고 트랩만 교체할 수 있어 정비가 빠릅니다. 형식 변경도 배관 손대지 않고 가능합니다.
UCX41/90, CTS4U, UDT46, UFS32, UIB36, UTS22, UBS20/90 · 자료 11종 →
나사 · 플랜지 · 용접 · 웨이퍼PN40 / PN63 / PN100ASME 150–600위생용 ADCAPure 별도
01-1
응축수 배출·부속
스팀트랩과 함께 쓰이는 배출·안전 부속입니다.
응축수 배출밸브 — CDV32
수동 드레인용. 시운전·점검 시 응축수 배출.
블로다운·감압 밸브 — BDV
블로다운, 감압, 벤트 용도.
소음기 — DF
배출 소음 저감용 노이즈 디퓨저.
02
감압밸브 (PRV)
스팀·물·가스의 압력을 안정적으로 낮추고 설정값으로 유지합니다. 표준 사양부터 까다로운 압력 제어 응용까지 대응합니다.

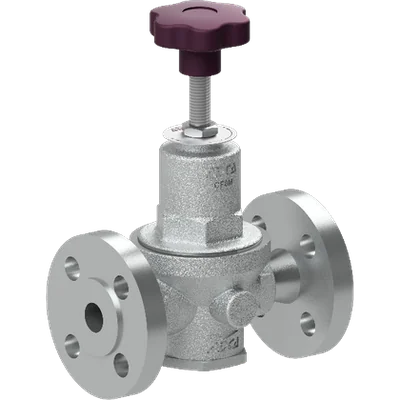

직동식
간단한 구조, 소용량·일반 서비스용 압력 조절.

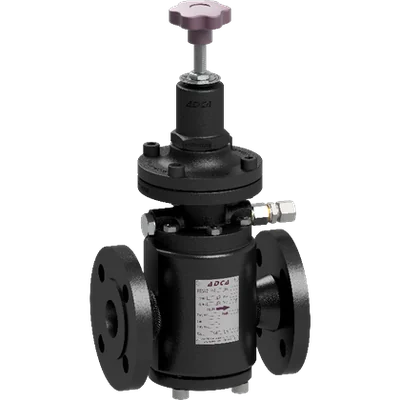

파일럿식
정밀한 압력 유지와 대용량 대응. 부하 변동이 큰 라인에 적합.
DN10–DN100스팀 · 물 · 가스
03
컨트롤밸브 (ADCATrol)
온도·압력·유량의 모듈레이팅 또는 개폐 제어를 담당합니다. 전동·공압 액추에이터와 계측기기를 함께 구성할 수 있으며, 특수 산업용 모델도 제공합니다.
2방/3방 글로브 밸브
단좌·복좌 구조 선택. 온도·압력·레벨 제어.
액추에이터 옵션
전동식 On/Off 및 비례제어, 공압식 및 수동 오버라이드 옵션.
위생용 컨트롤밸브
온도·레벨·압력·습도 제어를 위한 위생 사양(ADCAPure).
계측·부속
포지셔너, 트랜스미터 등 제어 정확도를 위한 보조 기기.
모듈레이팅 · 개폐전동 · 공압
04
안전밸브 (Safety Relief)
인증·시험 기준을 충족해 설비를 과압으로부터 보호합니다. 다양한 옵션과 버전으로 손쉬운 공정 적용이 가능하며, 위생 라인까지 폭넓게 지원합니다.
산업용 안전밸브
스팀·유체 시스템 과압 보호. 인증 및 시험 완료 제품.
위생용 안전밸브(ADCAPure)
고순도 공정을 위한 위생 사양 안전릴리프 밸브.
Certified & Tested
05
배관 부속류
시스템의 정상 작동에 필수적인 보조 기기 일체를 공급합니다.
스트레이너 · 체크밸브
이물질 제거와 역류 방지. 라인 보호의 기본 부속.
사이트글라스 · 볼밸브
흐름 육안 확인 및 개폐 차단.
스팀 필터 · 진공 브레이커
스팀 품질 확보와 진공 방지.
압축공기 트랩
압축공기 라인의 응축수 배출.
Pipeline Ancillaries
06
자체 제작 설비
넥사밸브가 직접 설계하고 화성 공장에서 만드는 제품입니다. 수입품이 아닙니다. 증기 분사식 가습기는 특허 제10-1379293호 「이중관 증기 분사식 가습기」로 등록돼 있고, 설계·개발·생산 범위가 ISO 9001 인증서에 명시돼 있습니다(최초 인증 2014년). 가습량 계산기로 직접 계산 →
가습기 — HUMIPLUS
증기 분사식 — HUMIPLUS IH
이중관 핀튜브 노즐 구조. 외부관이 찬 공기를 막아 분사관 응축수를 줄이는 비예열형이라 보온용 증기가 따로 들지 않습니다. 차폐판식 기수분리기로 건증기만 내보냅니다.
IH1~IH4 (100A~200A) · 매니폴드 20A/25A/32A/50A · 길이 M1~M12 (300~3,600mm) · 36~630 kg/h · SUS304 (316·316L 선택) · RH/LH · 구조와 선정 →

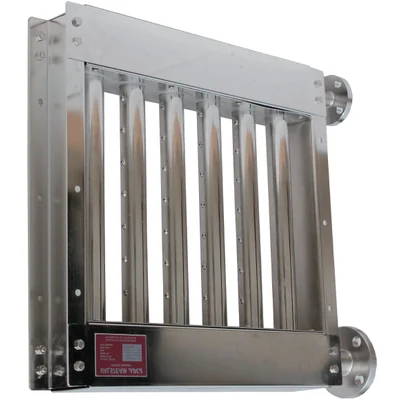

판넬형 — HUMIPLUS PH
대용량 공조기용. 같은 이중관 비예열 구조를 판넬로 구성해 넓은 단면에 고르게 분사합니다. 덕트 폭·높이에 맞춰 제작합니다.
폭 900~3,600mm × 높이 900~1,500mm · ~1,800 kg/h · SUS304 · 특허 제10-1379293호 · 구조와 선정 →
선정에 필요한 것
계산기를 직접 쓰실 수 있습니다. 지역만 고르면 외기 조건이 들어가고, 풍량과 목표 습도를 넣으면 가습량이 나옵니다. 공조기가 여러 대면 목록에 쌓아 한 번에 문의하시면 됩니다.
권장 증기압 0.35~0.70 barg (1.6 barg 이하) · 비례제어 권장 · 가습량 계산기 →
에너지 회수 · 온수
증기 벤트 회수 콘덴서 — SVR-Scale™
급수탱크·응축수탱크·탈기기에서 대기로 그냥 버려지는 벤트 증기를 응축해 보일러 급수로 되돌립니다. 냉각수를 위에서 분무해 증기와 직접 접촉시키는 방식이라, 열교환기처럼 벽을 사이에 둔 전달 저항이 없습니다. 회전부·플로트 같은 동작부가 없어 고장 요소도 없습니다. 재증발 증기란? →
SVR-Scale 150 / 300 / 600 / 1000 (재증발 증기 150~1,000 kg/h) · 그 이상 별도 설계 · 전량 스테인리스 · 수직 설치 · 연 1회 점검
SVR 온도 제어 (선택)
유입부 온도 센서와 출구 PT100Ω으로 냉각수 밸브 개도를 PID 제어합니다. 출구 온도를 80~95°C로 유지해 과냉·과열 없이 운전하고, 벤트 배출을 실질적으로 없앱니다.
유입부 아날로그 센서(최대 200°C) · 출구 PT100Ω · PLC 또는 전용 제어기 · 수동/자동 모드 · 센서 교정 6개월
순간온수 가열기 — Heatplus
증기로 온수를 즉시 만드는 패키지. 저탕조 없이 필요한 만큼만 가열해 대기 손실이 없습니다. ISO 9001 인증범위에 포함된 자체 설계·생산 품목입니다.
HEATPLUS 시리즈 · 50,000~2,000,000 kcal/h · Stainless Steel
SVR 검토에 필요한 것
벤트로 나가는 증기량(kg/h), 냉각수 온도와 공급 압력, 급수 온도 목표를 알려주시면 모델과 회수량을 계산해 드립니다. 현장 사진을 함께 보내주시면 빠릅니다.
표준 성능 기준: 냉각수 18°C · 공급 압력 2.5 bar 이상 · 검토 의뢰 →
07
특수 제작 설비
표준 제품을 넘어선 현장 맞춤형 패키지 설비를 제공합니다. 국내 자체 제조로 특수 사양과 납기 요구에도 대응합니다.
열교환기 · 가압 펌프
열회수 및 응축수 이송용 패키지.
맞춤형 패키지
현장 조건에 맞춘 '플러그인' 방식 설비 구성.
Special Construction국내 자체 제조
08
보일러실 설비
보일러 급수의 산소를 빼는 것부터 농축된 관수를 버리는 것까지, 보일러실 한 계통을 구성합니다. Valsteam ADCA 제품입니다. 수위 제어와 유량 측정은 09 보일러 계장 · 유량에 있습니다.
탈기기 — ADCAHERM ADG
대기압식 세미-탈기기. 급수에 녹아 있는 산소를 제거합니다. 산소는 배관과 보일러를 안에서부터 먹습니다. 새는 곳을 막는 것보다 산소를 먼저 빼는 게 순서입니다.
ADG · Stainless Steel · 용량 문의 →
블로우다운 — 상부 (TDS)
증발이 반복되면 관수의 염류 농도가 올라갑니다. 전도도를 상시 감시하다 기준을 넘으면 수면 부근에서 자동으로 뽑아냅니다. 사람이 밸브를 열던 일을 안 해도 됩니다.
SPS 전도도 프로브 + BCS 컨트롤러 + VPC 밸브 · 같은 구성으로 응축수 오염 감시(전도도 이상 시 드레인 전환)도 가능
블로우다운 — 하부 (슬러지)
바닥에 가라앉은 슬러지를 짧고 강하게 배출합니다. 타이머로 주기와 시간을 정해 보일러 여러 대를 순서대로 처리할 수 있습니다.
VPA 시리즈 · 1/2"~2" 플랜지식
블로우다운 팽창·냉각 — BEX
뽑아낸 관수는 고온·고압이라 그대로 하수로 보내면 안 됩니다. 증기를 분리해 대기로 보내고 물은 식혀서 배출합니다. 법정 배출 온도를 맞추는 자리입니다.
BEX 시리즈 · Stainless Steel · 샘플쿨러(SC 시리즈) 함께 구성
증기 분사기 — SI
탱크나 배관의 물에 증기를 직접 불어넣어 가열합니다. 열교환기 없이 가열이 되고, 분사 소음과 진동을 줄이도록 설계된 노즐입니다.
SI125 · SI140 · 1"~1-1/2" · Stainless Steel
09
보일러 계장 · 유량 측정
보일러실의 수위 제어와 증기 유량 측정을 담당하는 계장 설비입니다. 터키 Vira Isı 제품을 넥사밸브가 국내에 공급합니다. ADCA 라인에 없는 영역이라 08 보일러실 설비와 함께 쓰면 보일러실 전 계통이 한 곳에서 맞춰집니다. 선정 문의 →
수위 제어 (비례) — D-SK 3000
정전용량식 프로브로 수위를 연속 측정해 급수 밸브 개도를 비례 제어합니다. 펌프 온·오프를 반복하지 않아 수위가 흔들리지 않고, 고·저수위 경보를 함께 제공합니다.
SD 3400 프로브 + D-SK 3400 제어기 + SKV 3400 급수 제어밸브(2방·3방) · 24VDC · EN 12952 / EN 12953 준수
수위 제어 (온·오프) — D-SK 2000
저수위에서 급수펌프를 켜고 고수위에서 끄는 가장 일반적인 방식입니다. 4단 정전용량 프로브로 고·저수위 경보까지 한 장치에서 처리합니다.
SD 2400 4단 프로브 + D-SK 2400 제어기 · 24VDC · 급수펌프 제어 + 경보 통합
볼텍스 유량계 — VXW
카르만 와류 원리로 증기·기체·액체 유량을 측정합니다. 가동부가 없어 증기 배관에 적합하며, 실제 사용량을 알아야 에너지 절감의 근거가 생깁니다.
VXW 시리즈 · 밀폐 배관용 · 증기 · 가스 · 액체
어디에 필요한가
수위 제어는 보일러 안전의 핵심입니다. 저수위 사고는 설비 손상으로 끝나지 않습니다. 유량계는 ‘얼마나 쓰는지’를 모르면 절감 목표를 세울 수 없기 때문에 필요합니다.
보일러 용량·압력·급수 조건을 알려주시면 구성을 제안해 드립니다. 문의 →
