Name: HUMIPLUS IH 증기 분사식 가습기
Brand: HUMIPLUS

공조기 덕트 안에 증기를 직접 뿜어 습도를 올리는 장치입니다. 물을 뿌리는 방식과 달리 증기가 공기에 바로 흡수되므로 흡수거리가 짧고 습도 제어가 정밀합니다.

HUMIPLUS IH 는 넥사밸브가 직접 설계하고 화성 공장에서 만드는 제품입니다. 수입품이 아닙니다. 이중관 구조로 특허 제10-1379293호를 등록했고, 설계·개발·생산 범위가 ISO 9001 인증서에 명시돼 있습니다.

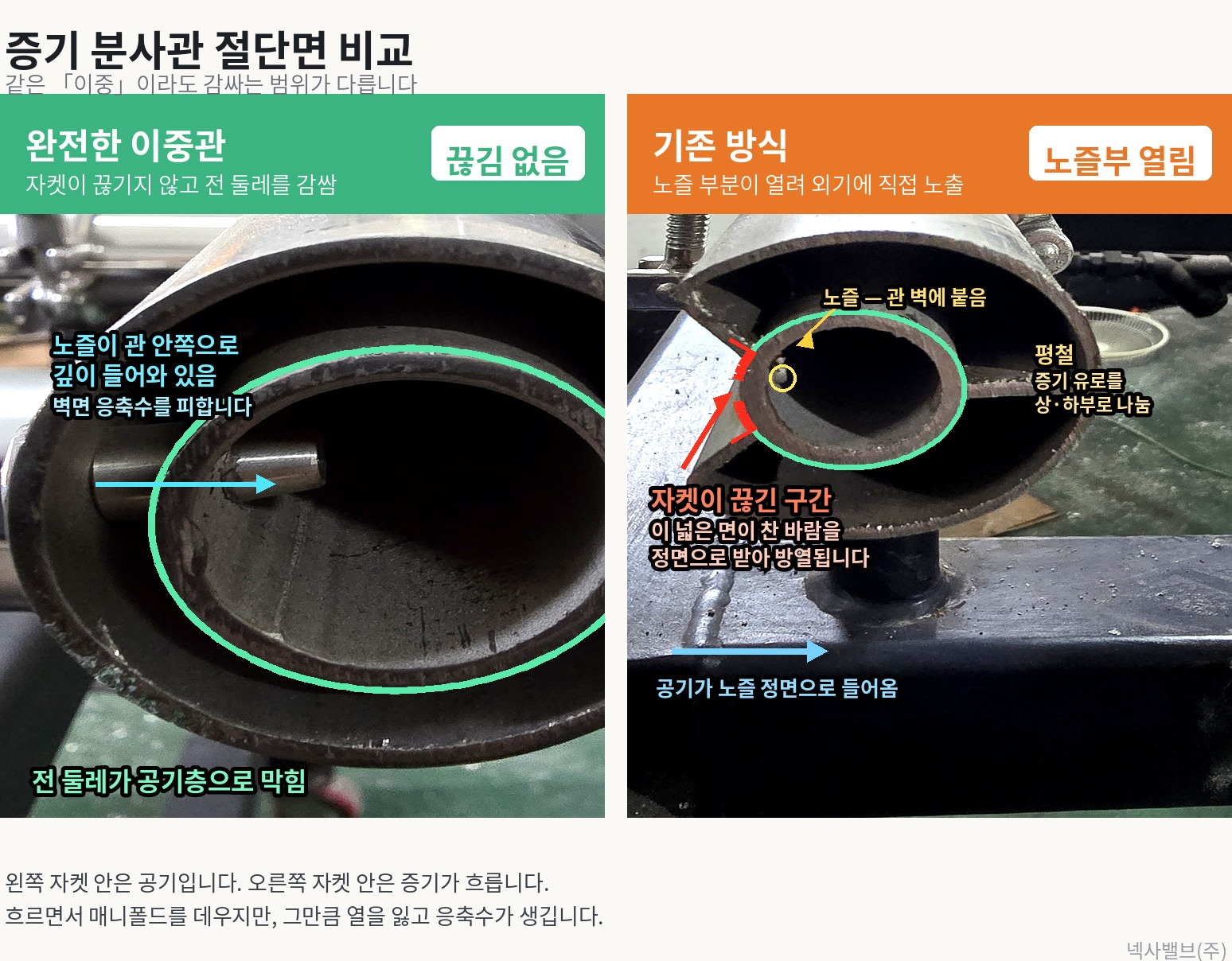

증기 분사관 절단면. 왼쪽은 자켓이 끊기지 않고 전 둘레를 감쌉니다.

왜 이중관인가

겨울철 공조기로 들어오는 외기는 영하까지 내려갑니다. 그 찬 바람이 뜨거운 분사관을 계속 때리면 관이 식고, 안의 증기가 응축되어 물방울이 나옵니다. 물방울이 덕트에 들어가면 바닥에 고이고, 필터가 젖고, 젖은 곳에 곰팡이가 핍니다.

기존 방식은 분사관 바깥 자켓에 증기를 흘려 데우는 방법을 씁니다. 데우는 만큼 증기를 소모하고 그 과정에서 응축수가 생깁니다.

HUMIPLUS IH 는 자켓에 증기를 흘리지 않습니다. 두 관 사이에 공기층을 두어 찬 공기가 안쪽 분사관에 직접 닿지 못하게 합니다. 데울 필요가 없으니 보온용 증기가 따로 들지 않습니다.

응축수는 관 벽을 타고 흐릅니다. 분사 구멍이 관 벽에 붙어 있으면 그 물을 그대로 뱉습니다. HUMIPLUS 는 핀튜브 노즐을 관 안쪽 깊숙이 넣어 물길을 피했습니다. 벽에서 떨어진 자리에는 건조한 증기만 있습니다.

매니폴드로 보내기 전에 기수분리기에서 응축수를 분리합니다. 분리된 응축수는 하부 볼 후로트 트랩으로 배출되고, 건증기만 분사관으로 갑니다.

현장에서 방향을 바꿀 수 있습니다

도면과 현장이 다른 경우가 많습니다. 좌우가 바뀌거나 공간이 안 나오는 상황입니다. 나사로 조립된 제품은 풀었다 조이면 그 자리에서 증기가 샙니다.

HUMIPLUS 는 나사부를 없애고 용접한 뒤 플랜지로 붙였습니다. 볼트를 풀고 매니폴드를 180도 돌린 뒤 다시 조이면 RH ↔ LH 전환이 끝납니다. 반품하고 다시 주문할 일이 없습니다.

같은 제품입니다. 매니폴드를 180도 돌리면 가습 방향이 바뀝니다.

모델	입구	0.2 barg	1.0 barg	2.0 barg
IH1	20A	36 kg/h	70	115
IH2	25A	44	148	243
IH3	32A	120	270	385
IH4	50A	290	400	630

중간 압력값과 다중 매니폴드 구성은 문의해 주십시오.

물이 함께 분사되지 않는 구조인가 — 증기와 함께 물이 나오면 덕트 내부 부식과 박테리아 서식의 원인이 됩니다.
제어가 비례식인가 — ON-OFF 단순 개폐는 순간 과포화로 응축수가 생기고 결로 문제를 일으킵니다. 공압식·전기식 비례 제어를 쓰십시오.
운전 압력이 낮게 잡혀 있는가 — 권장 0.35 ~ 0.70 barg (최대 1.6 barg). 압력이 높으면 증기가 빠르게 튀어나가 흡수되기 전에 덕트 벽에 부딪히고 소음도 커집니다.
